步进电机HSM-5028(V/H)
发布时间: 2026/04/01
分类: 资讯内容

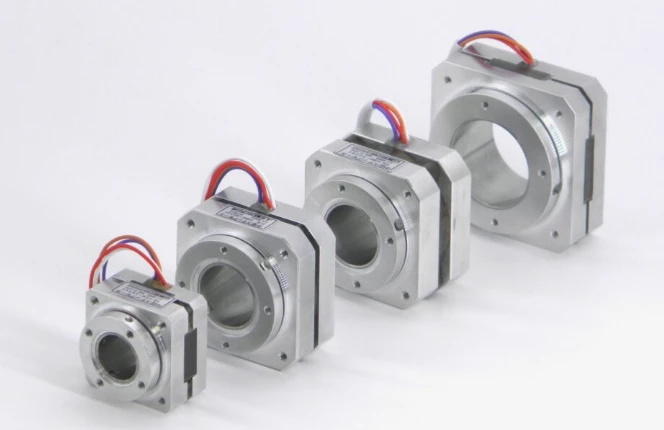

大直径空心步进电机
独特的磁路设计和精密组装技术使能够实现较大的空心直径。
提供两种轴型，
您可以根据安装负载选择最合适的轴型。
安装底座轴：V 型；螺纹孔轴：H 型
通过集成透镜和棱镜等光学元件，它就成为了一种高精度旋转光学元件。
滚珠丝杠、气嘴和电缆等机械部件可以穿过空心部分。
也提供定制解决方案，以满足客户的特定需求。
外径□36，空心直径φ16：HSM-3604(V/H)；
外径□50，空心直径φ22：HSM-5014(V/H)；
外径□50，空心直径φ22：HSM-5028(V/H)；
外径□60，空心直径φ32：HSM-6017(V/H)
规格
| 电机类型 | 两相步进电机 |
|---|---|
| 额定电流 | HSM-3604(V/H): 1.0A HSM-5014(V/H): 2.0A HSM-5028(V/H): 2.0A HSM-6017(V/H): 1.0A |
| 基本步骤 | 1.8度 |
| 保持扭矩 | HSM-3604(V/H): 0.45kgf-cm ±15%； HSM-5014(V/H): 1.4kgf-cm ±15%； HSM-5028(V/H): 2.8kgf-cm ±15% ；HSM-6017(V/H): 1.7kgf-cm ±15% |
| 直流电阻 | HSM-3604(V/H): 1.9Ω/相 ±15%； HSM-5014(V/H): 1.1Ω/相 ±15%； HSM-5028(V/H): 1.5Ω/相 ±15%； HSM-6017(V/H): 5.5Ω/相 ±15% |
| 大量的 | HSM-3604(V/H)：102克； HSM-5014(V/H)：187克； HSM-5028(V/H)：260克； HSM-6017(V/H)：236克 |
| 尺寸 | HSM-3604(V/H) 外形尺寸：36×36×19mm 空心直径：Φ16mm HSM-5014(V/H) 外形尺寸：50×50×22mm 空心直径：Φ22mm HSM-5028(V/H) 外形尺寸：50×50×29mm 空心直径：Φ22mm HSM-6017(V/H) 外形尺寸：60×60×20mm 空心直径：Φ32mm |
| 绝缘等级 | B级（130℃） |
| 介电强度 | 交流电 50/60Hz 500V，持续 1 分钟 |
| 绝缘电阻 | 直流500V，1000MΩ或以上 |
